Module de suivi de propagation de fissure

Des tests avancés pour mesurer la fissure des élastomères

La résistance à la fatigue, au vieillissement et la formation de fissures sont des problèmes majeurs pour les élastomères.

Les méthodes actuelles de test de propagation de fissure disponibles sur le marché se limitent souvent à l’essai de rupture.

Depuis 1999, la coopération avec les leaders de l’industrie du pneumatique a conduit Metravib à développer des machines customisées dédiées aux essais de propagation de fissures.

Sur la base de cette large expérience, Metravib a développé au sein de la gamme DMA+ un module de test de suivi de propagation de fissure afin d’apporter à l’industrie du caoutchouc ainsi qu’à la Recherche, un instrument de test avancé à la fois quantitatif et productif.

Contactez-nous Demandez un devis

Spécifications

Largeur de l’échantillon
40, 60, 80 mm
Hauteur de l’échantillon
6 mm (conseillée entre mors)
Type d’échantillon
en feuille ou échantillon moulé avec bourrelets
Nombre de fissures
jusqu’à 4
Résolution de la longueur des fissures
<+/- 2 μm
Température de conditionnement
0°C à 300°C
Fréquence
1Hz à 200Hz (principale) / 1kHz (harmoniques)

Atouts du module de suivi de propagation de fissure

Le module de suivi de propagation de fissure de fatigue est une option ingénieuse dédiée à la gamme DMA+ Metravib.

Profitant des performances avancées de la gamme DMA+, il étend considérablement les capacités d’essai en combinant les essais DMA, les essais de fatigue et le suivi de propagation de fissure en un seul et unique instrument.

Module de suivi de propagation de fissure

L’essai de fissuration est effectué sur une éprouvette de cisaillement pur de 40, 60 ou 80 mm de large.

L’éprouvette est de préférence moulée avec des bourrelets destinés à être serrés dans des mors en acier inoxydable dédiés. Des feuilles de caoutchouc peuvent également être testées en utilisant d’autres mors dédiés.

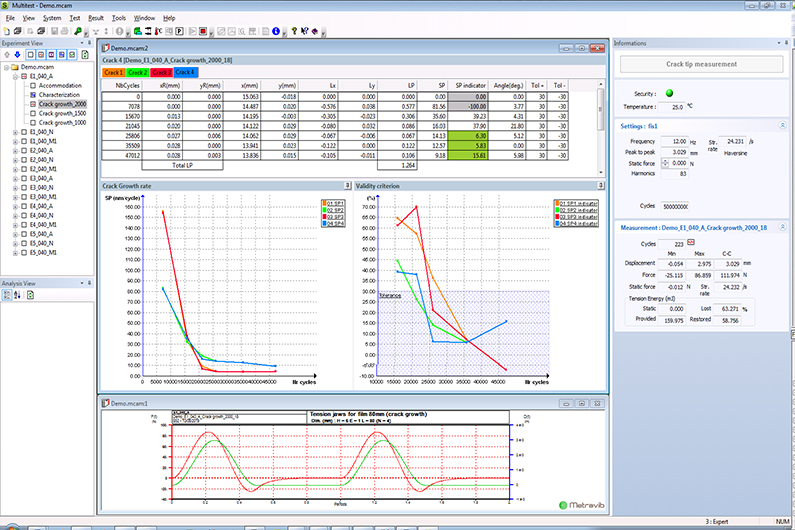

Une caméra vidéo CCD est utilisée pour enregistrer périodiquement des photographies de la fissure. Un traitement avancé des images obtenues permet de déterminer avec précision la position exacte du fond de fissure.

La caméra vidéo motorisée permet de scanner toute la largeur de l’échantillon et de suivre jusqu’à 4 fissures en un seul essai avec une précision inégalée inférieure à +/- 2µm.

L’essai de suivi de propagation de fissure peut être effectué automatiquement sans intervention de l’opérateur et se termine en fonction de divers critères prédéfinis (nombre de cycles, stabilisation du taux de croissance des fissures, déviation des fissures, longueur maximale des fissures, …).
